Vad är MOC3051M?

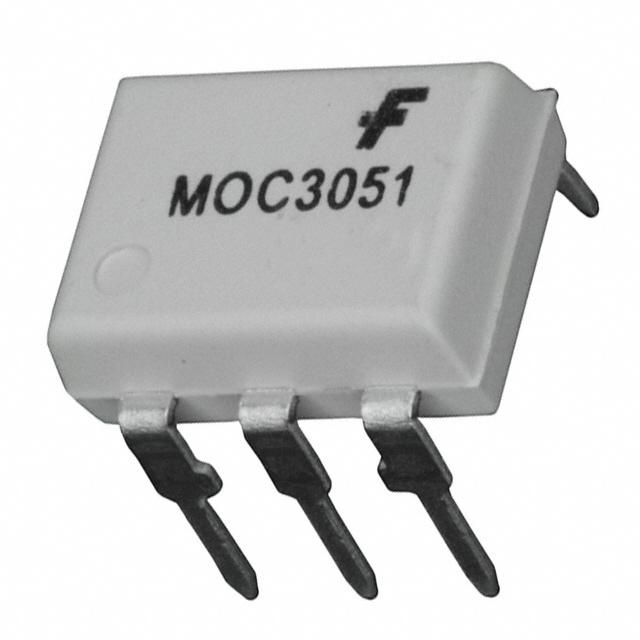

MOC3051M är en optiskt isolerad TRIAC Driver -utgångsfotokopplare tillverkad av på halvledare.Den är utformad för att gränssnitt med lågspänningslogiksignaler med nätbelastningar, såsom lampor, motorer eller andra induktiva enheter.Enheten har en Gallium Arsenid-infraröd LED och en kiselfotodiod-triggad triac i ett 6-stifts dopppaket.
Hur fungerar MOC3051M?
MOC3051M fungerar genom att använda en intern LED som, när den aktiveras av en insignal, avger infrarött ljus.Detta ljus utlöser den inre fototriaken, som i sin tur aktiverar en kraft som triac ansluts externt.De interna nollkorsningskretsarna säkerställer att växlingen sker vid nollspänningspunkten för AC-signalen, vilket minimerar elektromagnetisk interferens (EMI) och INRUSH-ström.
Hur många stift har MOC3051M och vilka funktioner i pinout -konfigurationen?
MOC3051M är förpackad i ett standard 6-stifts dopp (dubbelt inline-paket), med följande stiftfunktioner:
Stift 1 & 2: Anod och katod för ingångsledningen
Pin 3: Ingen anslutning
Stift 4, 5 & 6: Ansluten till utgången Triac och Gate Driver Circuitry
Denna konfiguration säkerställer säker optisk isolering mellan kontrolllogiken och högspänningsströmbelastningen.
Vilka är för- och nackdelarna med MOC3051m?
Fördelar:
Optisk isolering: Skyddar lågspänningskontrollkretsar från växelströmsöverspänningar
Nollkorsande trigger: minskar elektriskt brus och förbättrar effektiviteten
Compact Dip -paket: Lätt att montera och integrera i befintliga mönster
Pålitlig växelströmsbrytare: Lämplig för induktiva och resistiva belastningar
Nackdelar:
Begränsad belastning Aktuell kapacitet: Kräver en extern TRIAC för högströmmapplikationer
Inte lämplig för DC -belastningar: specifikt utformad för AC -belastningskontroll
Finns det några ekvivalenter/alternativ till MOC3051M för rekommendation?
Vissa motsvarande eller alternativa delar inkluderar:
MOC3061 och MOC3063 från On Semiconductor (högre triggerströmsalternativ)
TLP3043 från Toshiba (liknande funktionalitet med högre isoleringsspänning)
SFH6286 från Vishay (med snabba växlingsegenskaper)
Dessa alternativ varierar beroende på triggerström, utgångsspänning och växlingshastighet och kan väljas utifrån de specifika applikationsbehov.
MOC3051M Översikt
Vanliga frågor
Vad är MOC3051M?
MOC3051M är en optiskt isolerad TRIAC Driver -utgångsfotokopplare tillverkad av på halvledare.Den är utformad för att gränssnitt med lågspänningslogiksignaler med nätbelastningar, såsom lampor, motorer eller andra induktiva enheter.Enheten har en Gallium Arsenid-infraröd LED och en kiselfotodiod-triggad triac i ett 6-stifts dopppaket.
Hur fungerar MOC3051M?
MOC3051M fungerar genom att använda en intern LED som, när den aktiveras av en insignal, avger infrarött ljus.Detta ljus utlöser den inre fototriaken, som i sin tur aktiverar en kraft som triac ansluts externt.De interna nollkorsningskretsarna säkerställer att växlingen sker vid nollspänningspunkten för AC-signalen, vilket minimerar elektromagnetisk interferens (EMI) och INRUSH-ström.
Hur många stift har MOC3051M och vilka funktioner i pinout -konfigurationen?
MOC3051M är förpackad i ett standard 6-stifts dopp (dubbelt inline-paket), med följande stiftfunktioner:
Stift 1 & 2: Anod och katod för ingångsledningen
Pin 3: Ingen anslutning
Stift 4, 5 & 6: Ansluten till utgången Triac och Gate Driver Circuitry
Denna konfiguration säkerställer säker optisk isolering mellan kontrolllogiken och högspänningsströmbelastningen.
Vilka är för- och nackdelarna med MOC3051m?
Fördelar:
Optisk isolering: Skyddar lågspänningskontrollkretsar från växelströmsöverspänningar
Nollkorsande trigger: minskar elektriskt brus och förbättrar effektiviteten
Compact Dip -paket: Lätt att montera och integrera i befintliga mönster
Pålitlig växelströmsbrytare: Lämplig för induktiva och resistiva belastningar
Nackdelar:
Begränsad belastning Aktuell kapacitet: Kräver en extern TRIAC för högströmmapplikationer
Inte lämplig för DC -belastningar: specifikt utformad för AC -belastningskontroll
Finns det några ekvivalenter/alternativ till MOC3051M för rekommendation?
Vissa motsvarande eller alternativa delar inkluderar:
MOC3061 och MOC3063 från On Semiconductor (högre triggerströmsalternativ)
TLP3043 från Toshiba (liknande funktionalitet med högre isoleringsspänning)
SFH6286 från Vishay (med snabba växlingsegenskaper)
Dessa alternativ varierar beroende på triggerström, utgångsspänning och växlingshastighet och kan väljas utifrån de specifika applikationsbehov.
