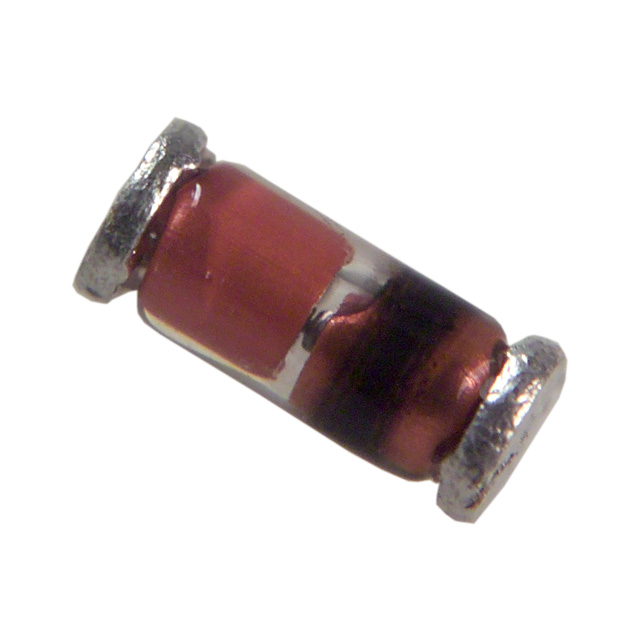

De LL4148 är en allmänt använt Liten signalomkopplingsdiode känd för sin Snabb omkopplingshastighet och Låg spänningsfall.Det används vanligtvis i Höghastighetsomkopplingsapplikationer, skyddskretsar och korrigering av allmänna ändamål i elektroniska enheter. Futuretech Ger högkvalitativa LL4148-dioder för att möta kraven från olika branscher, vilket säkerställer tillförlitlighet och effektivitet i elektronisk kretsdesign.
Vad är arbetsprincipen för LL4148?
LL4148 fungerar baserat på P-N Junction Princip.När en framspänning appliceras, dioden tillåter ström att passera med minimal motstånd, vilket möjliggör snabb signalöverföring.I omvänd förspänning, det blockerar nuvarande flöde och ger isolering och skydd i kretsar.På grund av dess Snabb återhämtningstid, det är idealiskt för applikationer som kräver snabb omkoppling.Futuretech erbjuder LL4148 -dioder med Strikt kvalitetskontroll För att säkerställa stabil prestanda i dessa applikationer.
Vilka är specifikationerna av LL4148?
● Diodtyp: Liten signalomkopplingsdiode
● Driftstemperaturområde: -65 ° C till 175 ° C
● Vikt: Ca.0,04 gram
● Pakettyp: Minimel (LL-34)
● Peak Reverse Voltage (VR): 100V
● Framåtspänning (VF): 1V max vid 10mA
● Omvänd återhämtningstid (TRR): 4 ns (typisk)
● Maximal framåtström (if): 300 mA
● Power Dissipation (PD): 500 mw
● Läckström (IR): 25na max vid 75V
Futuretech säkerställer att alla LL4148 -dioder i sin distributionsnätverk Möt dessa specifikationer, vilket gör dem idealiska för en rad applikationer.
Vilka är alternativen till LL4148?
LL4148 delar liknande egenskaper med andra små signaldioder, vilket gör det utbytbart i olika applikationer.Vissa ekvivalenter inkluderar:
● 1N4148: Identiska elektriska egenskaper men i ett glas DO-35-paket.
● BAV19/BAV20/BAV21: Högre spänningsalternativ med något olika omkopplingshastigheter.
● 1N4448: En snabbväxlande diod med jämförbara specifikationer.
● Bav99: Ett dual-diode-alternativ i ett enda paket för kompakt kretsdesign.
Futuretech erbjuder LL4148 och dess ekvivalenter, hjälpa ingenjörer att välja de mest lämpliga komponenterna för sina projekt.
Vilka är de viktigaste tillämpningarna av LL4148?
Höghastighetsomkopplingskretsar
På grund av sin snabba återhämtningstid används LL4148 i stor utsträckning i höghastighets digitala kretsar, logikgrindar och signalbehandlingsapplikationer där snabb omkoppling krävs.Futuretech levererar LL4148 dioder för dessa kritiska tillämpningar.
Skyddskretsar
LL4148 används vanligtvis i klämkretsar, snubberkretsar och överspänningsskyddsapplikationer för att skydda känsliga elektroniska komponenter.Futuretech säkerställer tillgängligheten av högförlitlighet LL4148-dioder för sådana användningar.
Rättelse i lågströmskretsar
Det är lämpligt för lågeffekträttning, särskilt vid signaldemodulering och spänningsomvandlingskretsar.Futuretech tillhandahåller LL4148-dioder för effektiva lösningar med låg effekt.
Oscillator- och pulsgeneratorkretsar
Den snabba omkopplingsförmågan gör den idealisk för oscillatorer, timingkretsar och vågformformningsapplikationer i kommunikation och RF -kretsar.Futuretech erbjuder LL4148-dioder som uppfyller högfrekventa kretskraven.
Vilka är funktionerna och fördelarna med LL4148?
● Hög omkopplingshastighet -LL4148 har en extremt snabb återhämtningstid (typiskt värde 4NS), lämpligt för högfrekventa kretsar och höghastighetsomkopplingsapplikationer.
● Låg effektförbrukning -Låg spänningsspänning (typiskt värde 1V @ 10mA) och låg omvänd läckström gör den mycket energieffektiv i kretsen.

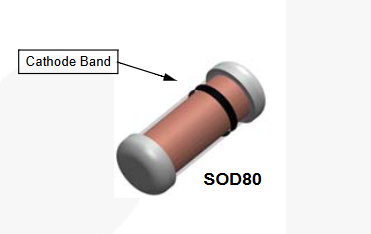

● Litet paket för kompakt design -SOD-80 (minimelf) -paket används, vilket är litet och lämpligt för design med hög densitet kretskort för att förbättra rymdutnyttjandet.
● Hög tillförlitlighet och hållbarhet - Med hög överspänningstolerans och temperaturstabilitet kan den anpassa sig till hårda arbetsmiljöer.
● Brett driftstemperaturområde -Det kan fungera stabilt mellan -65 ° C och +175 ° C, lämpligt för en mängd olika applikationsscenarier som industri-, fordons- och konsumentelektronik.
● Stark mångsidighet -LL4148 är en SMD-paketversion av 1N4148, med hög kompatibilitet, kan ersätta traditionella bly-typdioder och presterar bra i automatiserad produktion.
Futuretech säkerställer att dess LL4148 -dioder ger dessa fördelar, vilket gör dem till ett utmärkt val för moderna elektroniska mönster.
Både LL4148 och 1N4148 är funktionellt lika, men den primära skillnaden ligger i deras förpackning:
● LL4148: Surface-Mount Minimelf (LL-34) -paket, föredraget för automatiserad PCB-montering.
● 1N4148: DO-35 genomgångspaket, bättre lämpad för traditionella lödningsapplikationer.
Slutsats
LL4148 är en Väsentlig liten signaldiod, allmänt används i Höghastighetsomkopplings-, skydds- och signalbehandlingsapplikationer.Dess Snabb responstid, låg effektfördelning och pålitlig prestanda gör det till en föredraget val i modern elektronik.Futuretech tillhandahåller LL4148-dioder av hög kvalitet, se till att kunder får pålitliga komponenter för deras elektroniska mönster.
