BSS138LT1G ： Kompakt logiknivå MOSFET

2025/05/21 Bläddra: 112

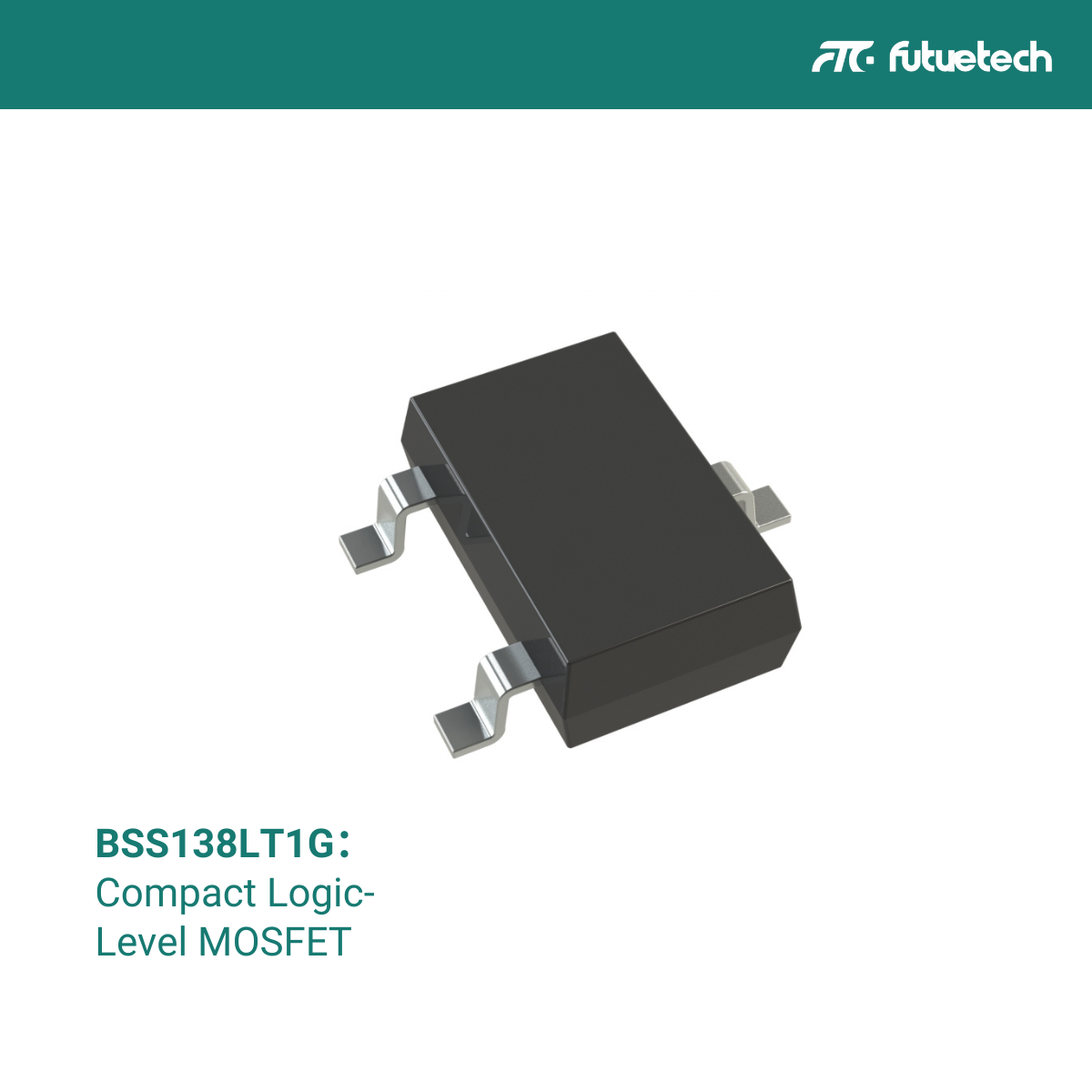

De Bss138lt1g från onsemi är en kompakt, MOSFET-nivå Utformad för lågspänningsomkopplingsapplikationer.Innesluten i ett rymdbesparande SOT-23-ytmonteringspaket är denna MOSFET idealisk för nivåförskjutning, lastbyte och signalrutning i bärbar elektronik, inbäddade system och industriella tillämpningar.

Den här artikeln ger en omfattande översikt över BSS138LT1G: s specifikationer, nyckelfunktioner, användningsfall och inköpsrekommendationer för att stödja ingenjörer och upphandlingspersonal för att fatta välgrundade beslut.


Översikt

BSS138LT1G tillverkas av OnSEMI och andra auktoriserade leverantörer.Det är inrymt i branschstandard SOT-23 (TO-236) -paketet, vilket ger ett kompakt fotavtryck med hög effektivitet i digitala och analoga växlingsuppgifter.Delen är ROHS-kompatibel och allmänt tillgänglig från auktoriserade distributörer.

Det används vanligtvis för att gränssnitt mellan logiknivåstyrenheter (såsom 3.3V MCU) och högre spänningsutrustning, såväl som för att driva med låg sida och omvänd polaritet.


Nyckelfunktioner

Transistortyp:
N-kanalförbättringsläge MOSFET

Maximala betyg:

Avloppskällspänning (VDS): 50V

GATE-källspänning (VGS): ± 20V

Kontinuerlig dräneringsström (ID): 220ma @ ta = 25 ° C

Pulsed dräneringsström (IDM): 800mA

Power Dissipation (PD): 225MW

Elektriska egenskaper:

RDS (på): 3,5Ω max @ vgs = 2,5V, id = 100mA

RDS (ON): 2,5Ω max @ vgs = 4,5V, id = 100ma

Grindtröskelspänning (VGS (TH)): 0,5–1,5V

Total Gate Charge (QG): 1.0NC Typisk

Ingångskapacitans (CISS): 50pf typisk

Paket och montering:

Paket: SOT-23 (ytmontering)

Dimensioner: Ca.2,9 mm × 1,3 mm × 1,1 mm

PIN -konfiguration: 1 - Gate, 2 - källa, 3 - Drain

Driftstemperaturområde:

-55 ° C till +150 ° C, vilket möjliggör användning i krävande miljöer

Andra funktioner:

Snabbväxlingstider för effektiv digital kontroll

Logiknivå Gate Drive kompatibel med 1,8V/2.5V/3.3V-logik

Blyfri och ROHS-kompatibel

Finns i band-och-hjul för automatiserad montering


Ansökningar

BSS138LT1G är en allmänt använt MOSFET med applikationer i:

Inbäddade system: Logiknivåförskjutning, GPIO-expansion och mikrokontrollergränssnitt

Konsumentelektronik: Lastbrytare för batteridrivna enheter, LED-körning

Industriella kontroller: Signalisolering, reläförare och kretsskydd

Kommunikationssystem: Lågkraft RF-front-ändomkopplare och DC-kontrollvägar


Upphandling och alternativ

BSS138LT1G är tillgängligt från auktoriserade distributörer inklusive Futuretech-komponenter, digi-key, mouser och pil.Det stöder massproduktion och snabba prototypbehov.

Alternativa komponenter med liknande specifikationer inkluderar:

2N7002: N-kanal MOSFET med något högre spänningsbetyg

IRLML6344: Låg RDS (ON) MOSFET för högre strömbrytare

BS170: Alternativ genom hål för liknande applikationer

Futuretech -komponenter tillhandahåller äkta, spårbara halvledare som BSS138LT1G och dess ekvivalenter, med skräddarsytt stöd och globala inköpsfunktioner.


Slutsats

BSS138LT1G är en pålitlig, logiknivå N-kanal MOSFET som är idealisk för kompakta, lågkraftsomkopplingsapplikationer.Med snabb växling, låga grinddrivkrav och bred kompatibilitet är det ett val för inbäddade designers och hårdvaruingenjörer.

Som en professionell elektronisk komponentdistributör, Futuretech -komponenter Erbjuder BSS138LT1G tillsammans med inköpsvägledning, tekniska insikter och globala leveransalternativ - stöd för din produktutveckling från koncept till produktion.

📩 Behöver du BSS138LT1G eller liknande MOSFETS?Kontakta Futuretech -komponenter för detaljerade datablad, prisavbrott och designkonsultation.


Vanliga frågor

Vad är BSS138LT1G?

BSS138LT1G är en N-kanal logisk nivå MOSFET som används vid lågspännings, lågströmsomkoppling och nivåskiftningsapplikationer.Det är särskilt populärt i SOT-23-form för kompakta PCB-layouter.

Vad är den maximala spänningen och strömmen för BSS138LT1G?

VDS = 50V, ID = 220mA kontinuerlig, IDM = 800mA pulserad.

Vilka logiknivåer stöder BSS138LT1G?

Den stöder logiknivågrindar så låga som 1,8V, idealisk för moderna lågspänningsmikrokontroller.

Är BSS138LT1G lämplig för höghastighetsomkoppling?

Ja.Med en total grindavgift runt 1NC och låg kapacitans fungerar den bra i höghastighetsomkopplingsapplikationer.

Vad är bra alternativ till BSS138LT1G?

Prova 2N7002, IRLML6344 eller BS170 beroende på din spänning, ström och paketbehov.
